AOM e obturador (Total 3 Products)
Categoria de Produto do AOM e obturador, somos fabricantes especializados da China, Modulador de pulso , Modulação por largura de pulso fornecedores / fábrica, atacado alta qualidade produtos de Modulação por Freqüência de Pulso R & D e fabricação, temos a perfeita serviço e suporte técnico pós-venda. Aguardamos a sua colaboração!
marca: CNI
Pacote: Saco de plástico livre de estática
Habilidade da fonte: 500
O AOM pertence ao modulador de pulso acústico-óptico de alta velocidade, que realiza a modulação de intensidade sobre o laser de acordo com o sinal de pulso inserido e obtém o sinal óptico codificado digitalmente correspondente, inserindo o sinal...
marca: CNI
Pacote: Saco de plástico e caixa de estática, embalagem protetora
Habilidade da fonte: 500
Descrição do Produto Obturador mecânico econômico, com taxa de repetição máxima de 10 Hz. A potência de saída válida é de até 3W disponível. O tempo de subida e descida pode ser menor para 0,7 ms. O tempo de atraso é de no mínimo 5 ms. S...
marca: CNI
Pacote: Saco de plástico e caixa de estática, embalagem protetora
Habilidade da fonte: 500
Descrição do Produto Pertence ao modulador de pulso acústico-óptico de alta velocidade que realiza a modulação de intensidade sobre o laser de acordo com o sinal de pulso inserido e obtém o sinal óptico codificado digitalmente correspondente,...
China AOM e obturador Fornecedores

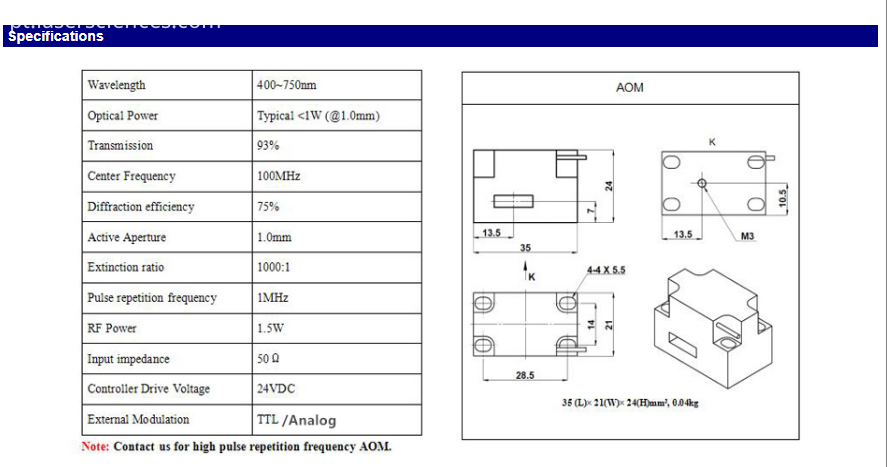

AOM (modulador acústico-óptico )
|
It belongs to the high-speed acousto-optic pulse modulator which realizes the intensity modulation over the laser according to the inputted pulse signal and gets corresponding digitally coded optical signal by inputting the digital signal of different codes and frequencies (TTL/ Analog) into the driving power supply of modulator. It is mainly used in such fields as laser text-image processing and laser digital communication.
This product has such characteristics as quick modulation rate, small volume, high efficiency, high extinction ratio, easy coding and convenient use.
|
|
Wavelength
|
400-750nm
|
|
|
Optical Power
|
Typical <1W (@1.0nm)
|
35(L) x 21 (W) x 24(H) cm^3, 0.04kg
|
|
Transmission
|
93%
|
|
Center Frquency
|
100MHz
|
|
Diffraction efficiency
|
75%
|
|
Active Aperture
|
1.0 mm
|
|
Extinction Ratio
|
1000:1
|
|
Pulse repectition frequency
|
1MHz
|
|
RF power
|
1.5W
|
|
Input impedance
|
50Ω
|
|
Controller Drive Voltage
|
24VDC
|
|
External Modulatioin
|
TTL / Analog
|
Nota: Entre em contato conosco para obter alta frequência de repetição de pulso AOM. Obturador
|

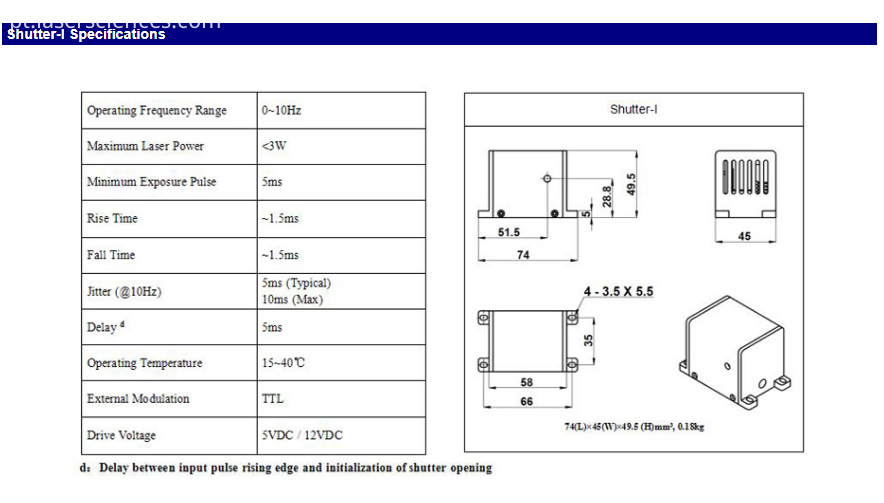

Cost-effective mechanical shutter, with repetition rate maximum 10 Hz. The valid output power is up to 3W available. The rise and fall time can be lower to 0.7 ms. Delay time is minimum 5 ms.
|
Operating Frequency Range
|
0-10Hz
|
Shutter-i
|
|
Maximum Laser Power
|
<3W
|
74(L) x 45(W) x 49.5(H) mm^3, 0.1kg
|
|
Minimum Exposure Pulse
|
5ms
|
|
Rise Time
|
~1.5ms
|
|
Fall TIme
|
~1.5ms
|
|
Jitter (@10Hz)
|
5ms (Typical)
10ms (Max)
|
|
Delay d
|
5ms
|
|
Operating Temperature
|
15~40 ℃
|
|
External Modelation
|
TTL
|
|
Drive Voltage
|
5VDC / 12VDC
|
d: Delat entre a borda ascendente do pulso de entrada e a inicialização da abertura do obturador
